横浜市都筑区｜40系アルファードエグゼクティブリヤコイルスプリング交換をプロが徹底解説【整備修理事例】

40現行・アルファード・エグゼクティブ　リヤコイルスプリング交換！

【リヤコイルスプリング交換｜
40系アルファードエグゼクティブリヤサスペンション】

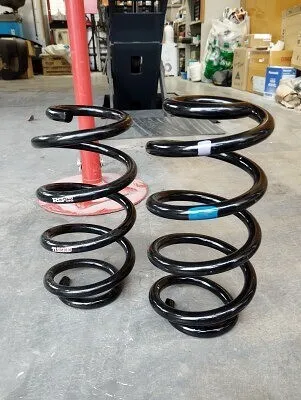

横浜市都筑区のケービーエスで、40系アルファードエグゼクティブのリヤコイルスプリング交換作業を実施しました。経年によるスプリングのヘタリで乗り心地悪化や車高下降が発生していたため、純正部品と同等スペックのコイルスプリングを使用し、専用スプリングコンプレッサーで正確に圧縮・組付け。交換後は車高水平性と乗り心地を回復。保険修理対応でスピード整備を実現し、代車はクラスを落とさない40系アルファードをご用意。

詳しくはこちら
せっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞
車をぶつけた・ぶつけられた時の正しい事故対応手順！
ケービーエスサービス一覧はこちら
事故代車・保険代車・即日対応代車レンタカーはこちら
プレミアムコーティング体験予約はこちら
株式会社ケービーエス・勝田レンタカー
045-592-1040（平日9:00〜18:00／土曜9:00〜17:00）
軽接触でも違和感の見極めが修理精度を変えます。まずは無料点検を。
お気軽にお問い合わせください。

プロ整備士必見：40系アルファードエグゼクティブリヤサスペンション

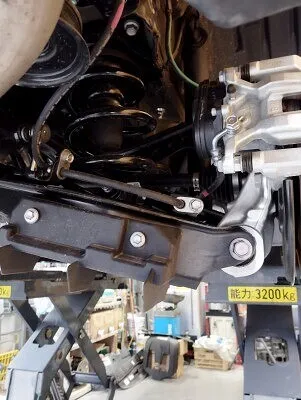

写真①：リヤコイルスプリング初期セッティング
● スプリングコンプレッサーで圧縮後、スプリング上端がショックマウントに対し垂直に当たっているか確認
● ロアアーム上のスプリングシートに、スプリングの“刻印マーク”が所定の位置（リア外側）を向いているかチェック

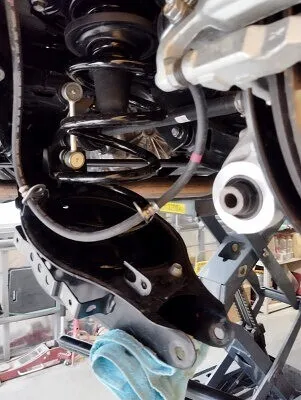

● 防塵ブーツとスプリング間のクリアランスは最低10mm以上を確保し、乗降時の接触を防止 写真②：ロアアーム＆リンク部からの確認
● ロアアームピボットボルト（120Nm）を締結後、ロッドエンドブッシュの狂いがないか目視＋手で軽く操作してチェック
● スタビライザーリンクとショックアブソーバー取付位置の歪みやテンションを確認
● ABSセンサーケーブル、ブレーキホースの取り回しが張り過ぎ／たるみ過ぎになっていないかを最終チェック

詳しくはこちら
せっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞
車をぶつけた・ぶつけられた時の正しい事故対応手順！
ケービーエスサービス一覧はこちら
事故代車・保険代車・即日対応代車レンタカーはこちら
プレミアムコーティング体験予約はこちら
株式会社ケービーエス・勝田レンタカー
横浜市都筑区から、“安心と快適”をお届けします。
☎️045-592-1040

ジャッキアップ＆スプリング組付け精密手順

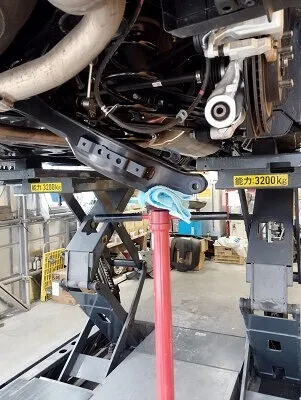

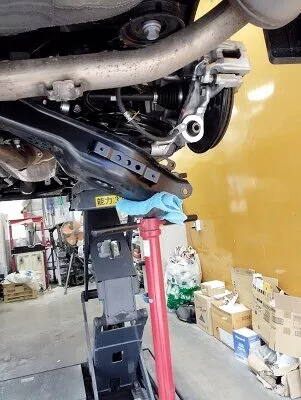

写真③：サブフレームジャッキアップによる仮支持
● 油圧ジャッキをサブフレーム受け部にセットし、ロアアームを軽く持ち上げてスプリングコンプレッサーを解放
● ジャッキ受け座面は必ず平行に当て、偏荷重防止のため左右均等にリフトアップ
● ジャッキ撤去前に車体を揺すって支持安定性を確認し、安全を担保
写真④：最終締結＆トルク確認後の全景
● サブフレームボルト（180Nm）をトルクレンチで締結し、車体との一体感を確保
● ロアアームとショックの取付ボルトを再度締め直し、全ボルトにトルク管理シールを貼付
● 仕上げにダイヤルゲージで車高左右差±2mm以内、走行前のアライメント＆試乗テストを実施

詳しくはこちら
せっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞
車をぶつけた・ぶつけられた時の正しい事故対応手順！
ケービーエスサービス一覧はこちら
事故代車・保険代車・即日対応代車レンタカーはこちら
プレミアムコーティング体験予約はこちら
株式会社ケービーエス・勝田レンタカー
横浜市都筑区から、“安心と快適”をお届けします。
☎️045-592-1040

ケービーエス流技術解説｜
40系アルファードエグゼクティブリヤコイルスプリング交換完全試運転チェック

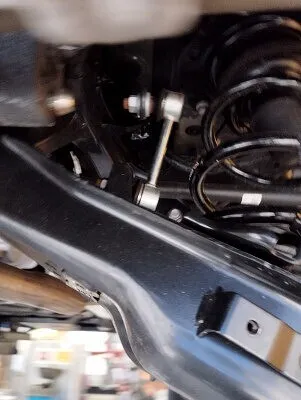

■スタビライザーリンク＆ブレーキホース最終確認
● スタビライザーリンク取付ボルトを128Nmで締結し、ブッシュのたわみ・ガタ無しを手で確認
● ブレーキホース＆ABSセンサーケーブルの取り回しを再チェックし、走行中の干渉を完全排除
■車高測定＆水平性チェック

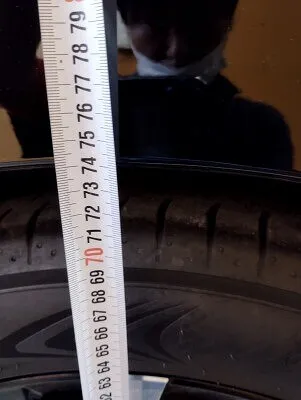

● タイヤセンター〜フェンダーアーチ間をメジャーで計測：左右とも約70cm（公差±2mm）をクリア
● 前後車高差もメーカー基準値内に調整し、姿勢安定性を確保 ■試運転による最終品質確認
● リフト降下後、試運転でブレーキの効き、ハンドリング、異音・振動を総合チェック
● 乗り心地とステアリングフィールが規定値通りであることを確認し、完璧な仕上がりにこれにて、40系アルファードエグゼクティブリヤコイルスプリング交換の最終仕上げ完了です。
横浜市都筑区での高精度リヤサスペンション整備は、地域密着のケービーエスにお任せください。お気軽にお問い合わせください。

詳しくはこちら
株式会社ケービーエス・勝田レンタカー
横浜市都筑区から、“安心と快適”をお届けします。
お電話：045-592-1040

横浜市都筑区｜40系アルファード
　　エグゼクティブリヤコイルスプリング交換で乗り心地＆車高復活

今回のリヤコイルスプリング交換では、経年によるヘタリをしっかりリフレッシュし、車高の水平性と乗り心地を見事に回復できました。お客様からは「まるで新品のようにしっかりした乗り心地に驚いた」とのお声をいただいております。当社は被害事故はもちろん、自損事故・過失事故にも100対0事故特約を活用した高級代車サービスを完備。横浜市都筑区を中心に迅速対応し、代車はクラスを落とさない40系アルファードをご用意しております。お気軽にお問い合わせください。

横浜市都筑区を中心に出張対応可能、代車はクラスを落とさない40系アルファードを完備。
「乗り心地が新品同様に戻り安心した」とお客様から大好評をいただいております。
