　　ハイエース TRH200 左リアアクスルシャフト廻り交換パーツ詳細技術解説左リアアクスルシャフト廻りの交換です。
まずアクスルシャフトを外すのは意外と簡単でした・・

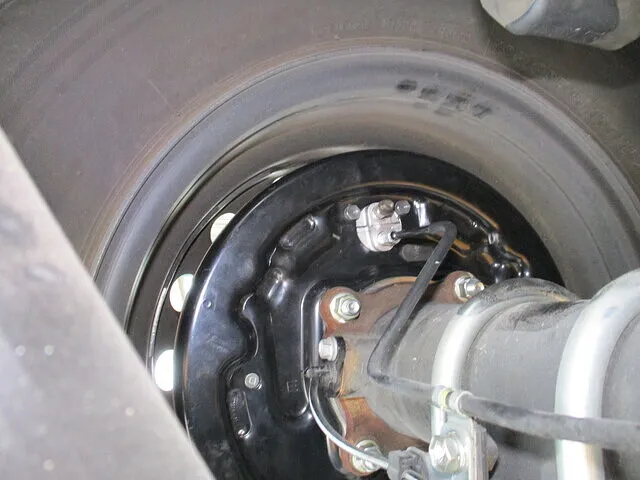

写真①：アクスルハウジング露出・オイル排出状態

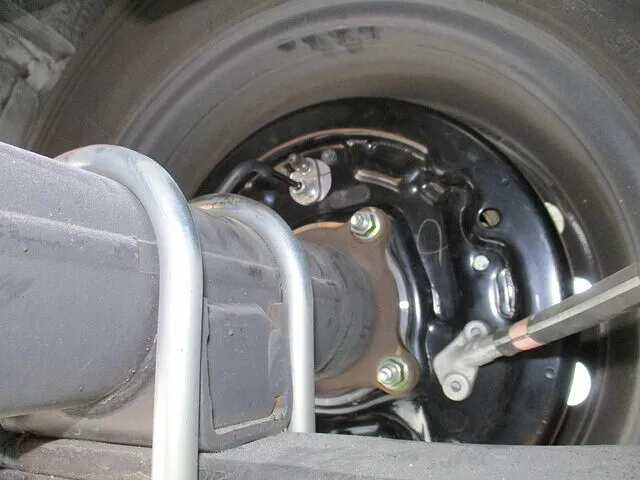

ホイール＆ドラム、駐車ブレーキワイヤーを取り外し、リーフスプリングに吊られたままのアクスルハウジングを露出。ドレンボルトを外してデフオイルをドレンパンで回収し、内部残油を完全に抜き取った段階です。油面低下による異音やシール損傷の有無を確認する下地工程となります。 写真②：ハブユニット／ベアリング＆シール溝点検前
ハブユニットを外し、ハウジング側に露出したシールチャンネルとベアリングジャーナル部を確認中。シール溝の錆や摩耗、ベアリング摺動面のスコアリングはプローブやマイクロメーターで測定し、メーカー許容値（ランアウト±0.05mm、バックラッシュ0.1～0.3mm）を超えていないかチェック。次工程でのリビルトハブ／新シール圧入精度を左右するクリティカルポイントです。
今回の交換パーツ一覧
左Rrｱｸｽﾙｼﾔﾌﾄ
1左Rrｱｸｽﾙｼﾔﾌﾄﾍﾞｱﾘﾝｸﾞ
2左Rrｽｷﾂﾄﾞｺﾝﾄﾛ-ﾙﾛ-ﾀ
3左Rrｱｸｽﾙﾍﾞｱﾘﾝｸﾞｹ-ｽ
左Rrｱｸｽﾙｼﾔﾌﾄｱｳﾀｵｲﾙｼ-ﾙ
せっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞
車をぶつけた・ぶつけられた時の正しい事故対応手順！
ケービーエスサービス一覧はこちら
事故代車・保険代車・即日対応代車レンタカーはこちら
プレミアムコーティング体験予約はこちら
⭐経験を正当に評価！整備士経験者の方はこちらをクリック‼️
⭐クルマ好き歓迎！未経験から整備士になれる→クリック‼
株式会社ケービーエス・勝田レンタカー
045-592-1040（平日9:00〜18:00／土曜9:00〜17:00）
「いつもの使い心地で、いつもの生活を」
──代車もレンタカーも、お気軽にご相談ください。

【プロ整備士必見】横浜市都筑区ハイエース TRH200 左リアアクスルハブユニット＆バックプレート交換技術解説新品部品と見比べてみます。

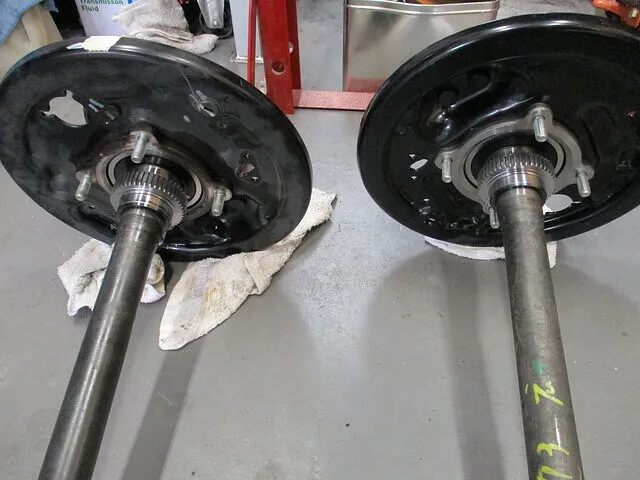

写真左：旧ハブユニット（左） vs リビルト新ハブユニット装着バックプレート（右）
● 旧ユニット（左） フランジ面：グリス汚れと錆、段付きが発生。ABSトーンリング部にも摩耗痕あり。スプライン：かじり・摩耗が進行し、シール当たり面の不均一化を確認。
● 新ユニット（右） リビルトベアリング＋新シールをプレス圧入済み。トーンリングは所定位置に均一圧入。フランジ面は平滑化研磨後、ディスクシグナルセンサー用ギャップをクリア。 プロポイント フランジ面の当たり面は紙タコテストで均一かつ隙間0.05mm以下を確認 ABSトーンリングのパルス間隔はメーカー公称値（±0.2°）内に

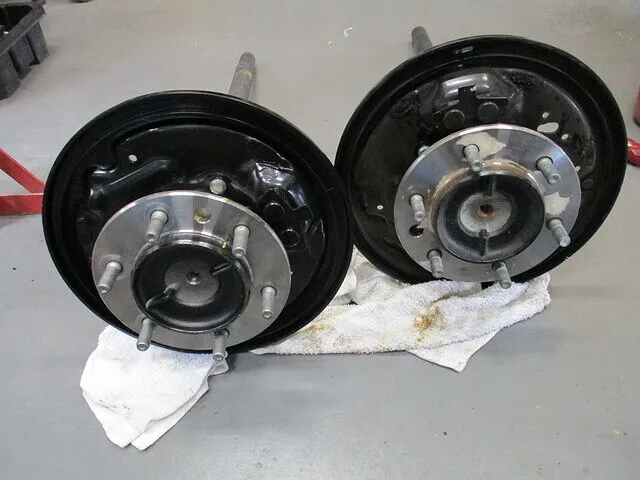

写真右：再塗装バックプレート＋ハブフランジセット状態
● バックプレート サンドブラスト後、サフェーサー＋耐熱ブラック塗装で防錆処理。ボルト孔周辺はバリ取り・面取りでブレーキシューとのクリアランス確保（0.3±0.1mm実測）。
● ハブフランジ スタッドボルトは新品交換し、ロックタイト使用で緩み防止。ナット締結はトルク200Nm→180°戻し方式で締め付け後、再トルク確認。 プロチェック 塗装膜厚：50～70μmで均一か測定回転試験：指先の抵抗差±0.02mm以内でスムーズ
詳しくはこちら
車をぶつけた・ぶつけられた時の正しい事故対応手順！
ケービーエスサービス一覧はこちら
せっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞
事故代車・保険代車・即日対応代車レンタカーはこちら
プレミアムコーティング体験予約はこちら
⭐経験を正当に評価！整備士経験者の方はこちらをクリック‼️
⭐クルマ好き歓迎！未経験から整備士になれる→クリック‼
株式会社ケービーエス・勝田レンタカー
045-592-1040（平日9:00〜18:00／土曜9:00〜17:00）
目に見えない歪みも、プロの目なら見抜けます。仕上がりで後悔しないために。
横浜市都筑区のハイエース TRH200左リアアクスル整備はケービーエスへ！
お気軽にお問い合わせください。

【左リアアクスルシャフト圧入工程（ハイエース TRH200）】

ハイエース TRH200の左リアアクスルシャフト圧入工程では、
● ベアリングをプレスで圧入
● 続いてスキッドコントロールロータを圧入
● 最後にベアリングケースをセットプレス機の圧力ゲージでトルクを管理し、圧入深さやシムクリアランスはマイクロメーターで厳密に検証。入れ過ぎも不足も不具合の原因となるため、寸分の狂いも許さず全神経を集中させる作業です。施工後はダイヤルゲージでランアウト±0.05mm以内を確認し、安心の走行性能を実現。

【左】新ハブユニット圧入＋シール確認
● リビルト済みベアリングを専用プレスでシャフトに圧入完了状態
● シールリップの当たり面はフランジ表面から約0.5mm突出し、油漏れ防止クリアランスを確保

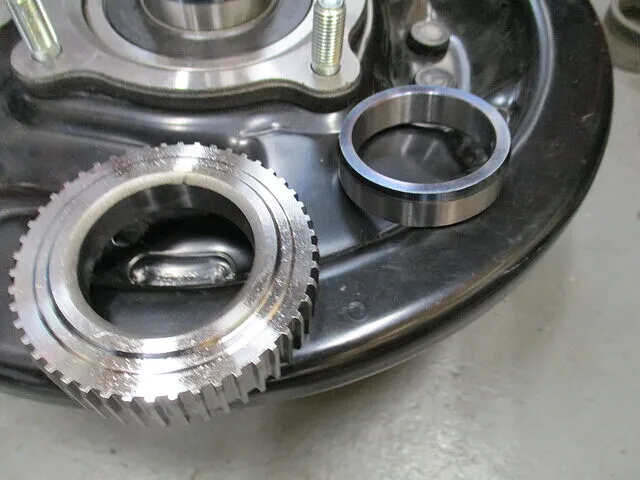

● シールエッジ部に打ち込み斜行やバリがないか目視＋触診で最終チェック 【中央】ABSトーンリング＆ベアリングレース点検
● トーンリングは真円度±0.2°以内で均一圧入済み（パルス間隔のバラつき無し）
● レース溝クリアランスはメーカー基準（0.02～0.05mm）内かマイクロメーターで測定

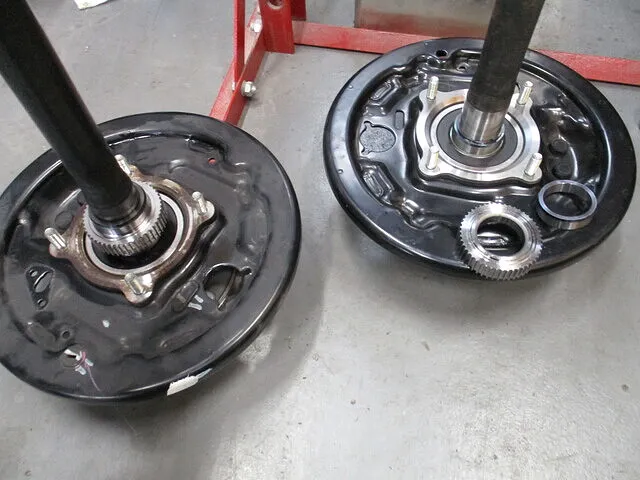

● トーンリング歯先に破損・摩耗・汚れが無いか、ブラシ清掃＋エアブローで仕上げ 【右】旧品 vs 新品シャフト＋バックプレート比較
